Tiny-CAN I-XL

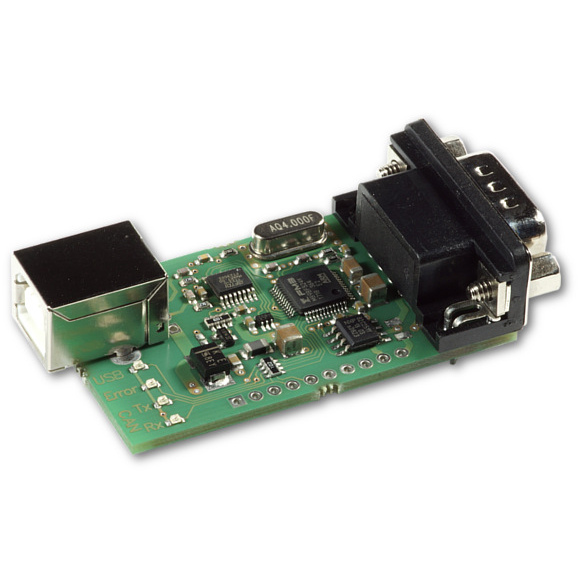

Low Cost CAN-USB-Adapter, ohne Gehäuse mit CAN High Speed (ISO 11898-2) Interface ohne galvanische Trennung. Aufgrund des geringen Stromverbrauchs und der geringen Abmessungen (54 x 30 x 15 mm) besonders gut in Verbindung mit dem "Raspberry PI" geeignet. Das Modul unterstützt den "Silent-Modus" sowie "Transmit Message Request" (Bestätigung versendeter CAN-Nachrichten).

Entwicklung:

Kostenloses Development-Paket mit Programmbeispielen für C/C++, C#, Visual Basic, Delphi, Python und LabVIEW unter Windows, Apple OS X und Linux
Plugin für Profilab
CANopen Unterstützung von Port und Datalink

Software:

Tiny-CAN Monitor (Open Source Linux und Windows)
CANcool (Open Source, Windows)

Applikationsbeispiele auf GitHub:

Third Party Tools:

CanEasy (Schleißheimer)
BUSMASTER (ETAS) Open Source
CANviaUSB Open Source
CANopen Device Monitor und CAN-REport (Port)
fullmo Kickdrive (fullmo)

Lieferumfang:

Tiny-CAN I-XL Modul
USB-Kabel 1,5m

Tiny-CAN I-XL

PC-Interface	USB
Spannungsversorgung	USB, max. 90 mA
4 Status-LEDs	Power/USB, Error, CAN-Rx, CAN-Tx
CAN-Interface	High Speed (ISO 11898-2) Treiber: PCA82C251T
CAN-Anschluss	9-pol Sub-D-Stecker entsprechend CiA-DS102-1
Übertragungsraten	10 kBit/s - 1 MBit/s
CAN-Spezifikation	2.0A (11-Bit ID) und 2.0B (29-Bit ID)
Größe Empfangs-FIFO	900
Größe Sende-FIFO	72
Hardware-Filter	4
Intervall-Puffer	4
Firmware-Update über PC möglich	Ja
Galvanische Trennung	Nein
Gehäuse	Nein
Silent-Mode	Ja
Transmit-Message-Request	Ja
Automatic-Retransmission-Disable	Nein
Hardware-Time-Stamp	Ja, Auflösung: 0,1ms
CAN-Save	Nein
Maximale Buslast	ca. 50 %
USB-Suspend-Mode	Nein
Watchdog	Ja, Software-Watchdog
Prozessor	Cypress MB9BF524KPMC (32-Bit/48MHz, 256 kB Flash, 32 kB RAM)
USB-Controller	FTDI FT230XS
Übertragungsgeschwindigkeit Prozessor USB-Controller	3 MBaud
Temperaturbereich	-20 - +85 °C
Abmessungen	54 x 30 x 15 mm
Gewicht	18g
Prüfzeichen	CE
Software	Tiny-CAN API und SLCAN API
Betriebssysteme	Windows (ab XP), Apple (OS X), Linux
